H50/24

KAREKÖK / H50/24 Serisi Manuel Sürgü Kapı Sistemi

Karekök Manuel Ahşap Kayar Kapı Sistemleri projelerinizde kullanıcılar için konforlu kullanım sağlamanın yanı sıra, mekan kullanımında fonksiyonellik sağlar.

Özellikle Konut, rezidans, otel ve hastane projelerinin görsel tasarımı tamamlamada, mekanları kullanışlı hale getirmede, mimar ve iç mimarların vazgeçilmez kapı alternatifi olarak değerlendirilmektedir.

Karekök Proje Sistemleri şıklık katacak görünüm özellikleri ve farklı ölçü alternatifleri ile projelerinize özel çözümler sunmaktadır.

Alanında uzman ekibimiz, kullanım amacına uygun önerilerde bulunarak, şartname oluşturma, çizim desteği, yerinde keşif, özel imalat, nakliye montaj ve montaj sonrası bakım hizmetleri vermektedir.

İndirilebilir linklerde bulunan, Şartname ve Teknik Doküman dosyalarımızı projelerinizde şartname hazırlama ve sunum dosyalarınız için kullanabilirsiniz.

KAREKÖK Proje Sistemleri | Manuel Kayar Kapı Sistemleri ⇒

İlgili Ürünler

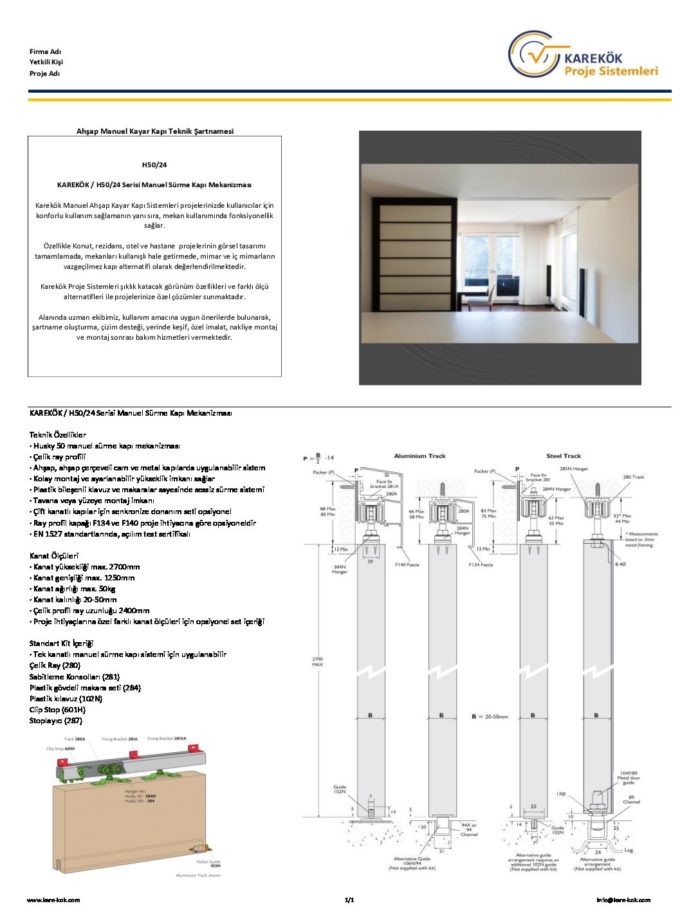

Şartname

H50/24

KAREKÖK / H50/24 Serisi Manuel Sürgü Kapı Sistemi

Teknik Özellikler

· Husky 50 manuel sürme kapı mekanizması
· Çelik ray profili
· Ahşap, ahşap çerçeveli cam ve metal kapılarda uygulanabilir sistem
· Kolay montaj ve ayarlanabilir yükseklik imkanı sağlar
· Plastik bileşenli klavuz ve makaralar sayesinde sessiz sürme sistemi
· Tavana veya yüzeye montaj imkanı
· Çift kanatlı kapılar için senkronize donanım seti opsiyonel
· Ray profil kapağı F134 ve F140 proje ihtiyacına göre opsiyoneldir
· EN 1527 standartlarında, açılım test sertifikalı

Kanat Ölçüleri

· Kanat yüksekliği max. 2700mm
· Kanat genişliği max. 1250mm
· Kanat ağırlığı max. 50kg
· Kanat kalınlığı 20-50mm
· Çelik profil ray uzunluğu 2400mm
· Proje ihtiyaçlarına özel farklı kanat ölçüleri için opsiyonel set içeriği

Standart Kit İçeriği

· Tek kanatlı manuel sürme kapı sistemi için uygulanabilir
Çelik Ray (280)
Sabitleme Konsolları (281)
Plastik gövdeli makara seti (284)
Plastik kılavuz (102N)
Clip Stop (601H)
Stoplayıcı (287)

İlgili Standartlar

Bu standart, elle işletilen tasarım kayar kapılar, kayar köşe kapılar ve iki katlı katlanır kapılar ile çok panelli katlanır kapılarda kullanılan hırdavat için gerekleri kapsar. Kapılar ve paneller standard kapsamı dışındadır. Tekrarlı deneyler, statik yük, başlangıç sürtünmesi ve korozyona direnç deneyleri bu standarda, sadece bağlantı elemanları ve ray için konulmuştur. EN 1527
