H75

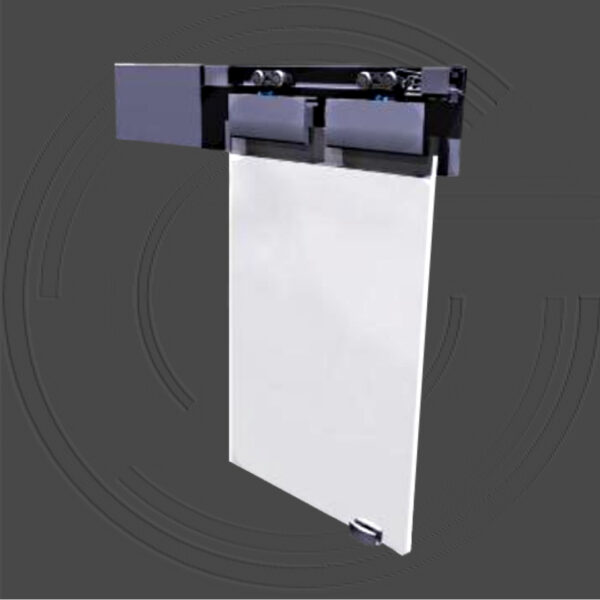

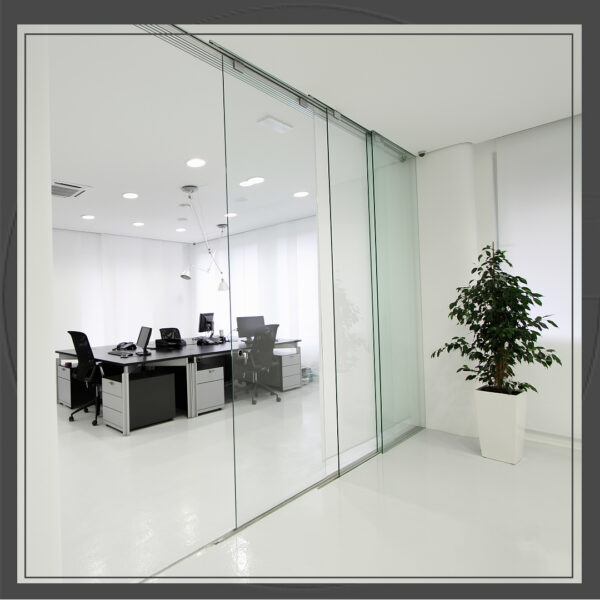

KAREKÖK / H75 Serisi Manuel Sürgü Cam Kapı Sistemi

Karekök Manuel Cam Kayar Kapı Sistemleri projelerinizde kullanıcılar için konforlu kullanım sağlamanın yanı sıra, mekan kullanımında fonksiyonellik sağlar.

Özellikle Konut, rezidans, otel ve hastane projelerinin görsel tasarımı tamamlamada, mekanları kullanışlı hale getirmede, mimar ve iç mimarların vazgeçilmez kapı alternatifi olarak değerlendirilmektedir.

Karekök Proje Sistemleri şıklık katacak görünüm özellikleri ve farklı ölçü alternatifleri ile projelerinize özel çözümler sunmaktadır.

Alanında uzman ekibimiz, kullanım amacına uygun önerilerde bulunarak, şartname oluşturma, çizim desteği, yerinde keşif, özel imalat, nakliye montaj ve montaj sonrası bakım hizmetleri vermektedir.

İndirilebilir linklerde bulunan, Şartname ve Teknik Doküman dosyalarımızı projelerinizde şartname hazırlama ve sunum dosyalarınız için kullanabilirsiniz.

KAREKÖK Proje Sistemleri | Manuel Kayar Kapı Sistemleri ⇒

İlgili Ürünler

Ürünler
karekök proje sistemleri ürün grupları
SOFTH80 Manuel Sürgü Kapı Sistemi
KD200/WC/SS WC Kapı Kolu
H100/24AN Manuel Sürgü Kapı Sistemi
TD120 Kapı Sürgüsü
Ürünler
KD110/WC/SS WC Kapı Kolu
KD410/40X20 Çekme Kol
H100/24AN Manuel Sürgü Kapı Sistemi
H100/24 Manuel Sürgü Kapı Sistemi
CBk Mandallı Barel
TD400 Kapı Dürbünü
H50 Manuel Sürgü Cam Kapı Sistemi
F140 Kapak Profili
DH60-R Manyetik Tutucu
TD520 Emniyet Kilidi
TD820 Bayan Kapı Sembolü
TD750-60-40-AN Lineer Kapı Menfezi

Şartname

KAREKÖK / H75 Serisi Manuel Sürgü Cam Kapı Sistemi

Teknik Özellikler

· Husky 75 manuel sürme cam kapı mekanizması
· Alüminyum ray profili
· Cam bağlantı kitleri yüksek kaliteli ve uzun ömürlü çözümler sunmaktadır.
· Çift kanatlı kapılar için senkronize donanım seti opsiyonel
· Tavana ve yüzeye montaj imkanı
· Husky ray ile kullanılabilicek şık görünümde ray kapak F136 opsiyonel
· EN 1527 standartlarında, açılım test sertifikalı

Cam Kanat Ölçüleri

· Cam kanat yüksekliği max. 2400mm
· Cam kanat genişliği max. 1250mm
· Cam kanat ağırlığı max. 75kg
· Cam kanat kalınlığı 8-10-12mm
· Alüminyum ray uzunluğu 2500mm
· Proje ihtiyaçlarına özel farklı kanat ölçüleri için opsiyonel set içeriği

Standart Kit İçeriği

· Tek kanatlı manuel sürme kapı sistemi için uygulanabilir
Alüminyum Ray (280A)
Sabitleme Konsolları (281A/281AX)
Cam Bağlantı Aparatı 8/HY/75
Cam Bağlantı Aparatı 10/HY/75
Cam Bağlantı Aparatı 12/HY/75
Plastik gövdeli makara seti (284)
Klavuz Aparatı (8·12SN)

İlgili Standartlar

Bu standart, elle işletilen tasarım kayar kapılar, kayar köşe kapılar ve iki katlı katlanır kapılar ile çok panelli katlanır kapılarda kullanılan hırdavat için gerekleri kapsar. Kapılar ve paneller standard kapsamı dışındadır. Tekrarlı deneyler, statik yük, başlangıç sürtünmesi ve korozyona direnç deneyleri bu standarda, sadece bağlantı elemanları ve ray için konulmuştur. EN 1527

Teknik Dökümanlar

KAREKÖK / H75 Serisi Manuel Sürme Cam Kapı Mekanizması Teknik Doküman

KAREKÖK / H75 Serisi Manuel Sürme Cam Kapı Mekanizması Teknik Şartname

Hemen İndir

Sertifikalar

HUSKY Cam Bağlantı Elemanları Sertifika

Hemen İndir
