ODK 3/4

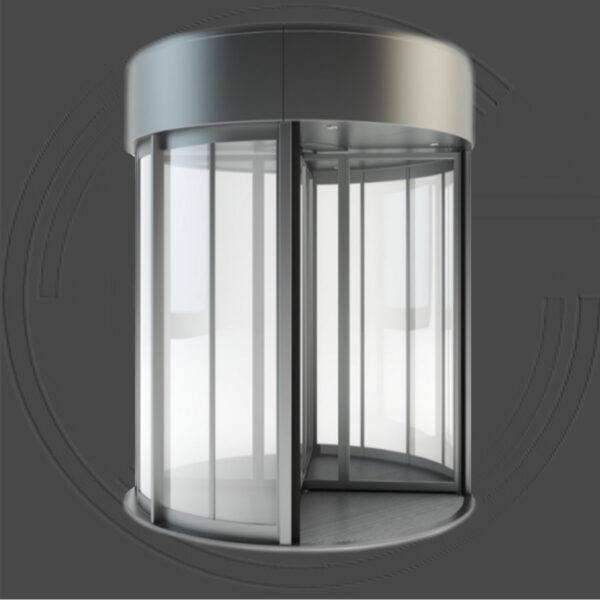

KAREKÖK ODK 3/4 Otomatik Döner Kapı

Döner Kapılar, binaların prestijini arttırarak, enerji tasarrufu ve kullanım kolaylığı sağlar.

Karekök Proje Sistemleri döner kapıları, binalarınıza şıklık katacak görünüm özellikleri ve farklı ölçü alternatifleri ile özel üretilmektedir.

Alanında uzman kadromuz, döner kapı ihtiyaçlarınız için kullanım amacına uygun önerilerde bulunarak, şartname oluşturma, çizim desteği, yerinde keşif, özel imalat, nakliye montaj ve montaj sonrası bakım hizmetleri vermektedir.

KAREKÖK Proje Sistemleri | Otomatik Kapı Sistemleri ⇒

İlgili Ürünler

Şartname

Karekök ODK 3/4 Otomatik Döner Kapı

Döner Kapı Çapı	Yükseklik	Kanat Sayısı	Kanopi	Görünüm

2000 – 2600	2200	3 veya 4	300	Alüminyum Eloksal
2600 – 3300	2200	3 veya 4	300	Alüminyum Eloksal
3300 – 4200	2200	3 veya 4	300	Alüminyum Eloksal

2000 – 2600	2200	3 veya 4	300	Ral Rengi
2600 – 3300	2200	3 veya 4	300	Ral Rengi
3300 – 4200	2200	3 veya 4	300	Ral Rengi

Teknik Özellikler
Gürültü Seviyesi	A sınıfı, (70Db ‘den düşük ses yüksekliği)
Koruma Sınıfı	IP 54
Besleme	220 V AC / 50 – 60 Hz.
Motor	AC Motor
Kontrol Ünitesi	Schneider Electric
Çalışma Sıcaklığı	-20º C / +50º C
Çalışma Hızı	Nominal 14 tur / dk
Kilitleme	İspanyolet Manuel Kilit / Elektromanyetik Motor Kilidi

Döner Kapı Sistem Ürünleri		Açıklamalar

· Sabit bombeli camlar		Döner kapı sabit bombeli camları 4+4 şeffaf lamine camdan imal edilmektedir.

· Kanat camları		Döner kapı iç kanat camları 8mm şeffaf temperli camdan imal edilmektedir.

· Profil sistemi		Döner kapı profil sistemi kendini taşıyacak şekilde imal edilmektedir. Profil et kalınlığı ortalama 3mm’dir.

· Alt üst tavan		Alüminyum levhadan imal edilen alt ve üst tavan bütünlük ve izolasyonu sağlar.

· İç ve dış hareket aktivatörleri		Giriş ve Çıkış yönünde 2 adet radar kullanıcıların hareketini algılayarak kanatların dönmesini sağlar. Sistem kullanıcıların geçişinden sonra başlangıç konumuna geldiğinde duracak şekilde ayarlanır.


· Kolon emniyet bandı		Giriş ve Çıkış yönünde 2 adet emniyet bandı, kullanıcıların kolon ve kanat arasındaki hareketini denetler ve olası sıkışmaları önler.

· Topuk emniyet pnömatik bandı		Kanatların etek profilinde bulunur. Kullanıcıların haznedeki hareketi sırasında kanata çarpmaları durumunda, dönme hareketini durdurur.

· Spot scan		Giriş ve Çıkış Yönünde 2 adet, kolon ve kanat arasındaki kişilerin hareketi denetler, olası sıkışmayı engeller.
· Acil durdurma butonu		Çıkış yönünde ve sağ yan duvar kolonu üzerinde 1 adet, acil durdurma butonu sistemin durmasını sağlar. Bu durumda kapıya manuel olarak müdahale edilebilir.


· Yaşlı / Engelli butonu		Çıkış yönünde ve sağ yan duvar kolonu üzerinde 1 Adet, Yaşlı / Engelli butonu kanatların mevcut dönüş hızının %50 oranında yavaşlamasını sağlar.


· Tavan aydınlatması		Tavanda 4 adet enerji tasarruflu spot led lamba ve kanopi içerisinde gömülü 1 adet trafo, aydınlanmayı sağlar.


· İzolasyon ve toz fırça fitili		Sistem içerisinde kullanılan at kılı fırça fitiili izolasyonu sağlar ve toz vb. maddelerin girişini önler.


· Yer çemberi		Yer çemberi zeminde olası eğimlerden doğacak hataları önleyerek döner kapının düz bir yüzeyde çalışmasını sağlamaktadır. Döner kapı sistemi yer çemberi üzerine montaj yapılacak şekilde üretilir.


· Breakout sistemi		Acil durum veya panik anında kanatların katlaranak geniş geçiş açıklarının oluşturulmasını sağlar.
